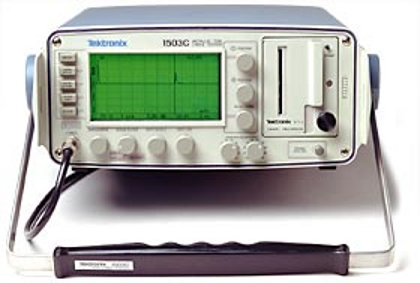

TEKTRONIX 泰克 1502C 线缆测试仪 1502B 1503C

1500c系列是为迅速简便地定位金属电缆中的开路、短路、弯曲和其它缺陷而设计的.1502c可以测量Z远2,000英尺(625米)的距离.
通过使用与雷达类似的程序,1500c系列沿着被测电缆发送电脉冲.电缆中的阻抗变化把部分脉冲能量反射回到mtdr.反射的能量在带背灯的、hypertwist、高对比度的向列lcd显示屏上显示.显示的轨迹特点允许用户确定电缆问题的性质.
在以0.66的vp测试50 ω电缆时,1502c可以确定0.5 ω电缆问题.可以测量Z近相距0.8英寸的多个问题.1502c可以测量50 ω阻抗. 典型电缆测量
距问题的距离电缆传播速度电缆回波损耗, 单位: db 局域网和有线电视网络中有问题的分接点和未端接的线路

The Tektronix 1502C Metallic Cable Tester's ultra-high resolution generates a 200 pico-second rise time step pulse and output impedance of 50W. The fast rise time permits identification of multiple faults as close together as 0.6 inches.
Option 04 = Recorder; YT1 Strip Chart

· Features

· Cable impedance: 50 ohm

· System rise time: 200 ps (1.15 in / 2.92 cm)

· Maximum range: 2000 ft / 500 m

· Distance per division: 0.1 to 200 ft/div / 0.025 to 50 m/div

· Direct Distance Readout Resolution: 0.12 in / 0.30 cm

· Intermittent fault monitor mode

· High-resolution LCD display with zoom

· Menu-driven setup

· Help mode

· Rugged Portability

· Calibrated vertical scale: 0.5 to 500 mp/div

· Optional internal printer

· Noise filter
